En Çok Tercih Edilen

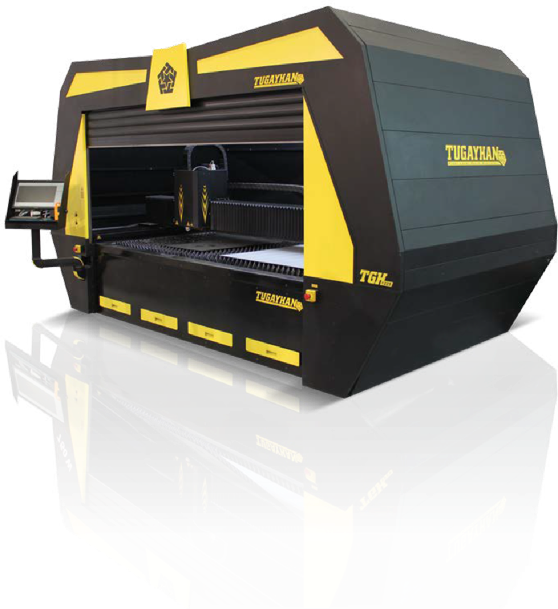

TGH 1530 Fiber lazer kesim makinesi
1500×3000 mm çalışma alanlı sabit tablalı model. Özel kapı sistemi sayesinde malzeme vinç ile kolaylıkla yüklenir.
- Kesim Alanı
- 1535 × 3030mm
- Lazer Gücü
- 0.75 – 2.2kW
- İvmelenme
- 1.5G
- Ağırlık
- 5350kg
2 yıl tam garanti · 1 hafta ücretsiz operatör eğitimi · Rezonatör tamirinde yedek rezonatör desteği.
Ürünler
TGH 1530
TGH 1530 modelimiz 1500×3000 mm'lik levhaları işlemek için kullanılır. Sabit tablalı olmasına karşın uzun eksen köprü yapısı ile kesim alanının her noktasına kolaylıkla ulaşılabilir.
Özel tasarlanmış kapı sistemi sayesinde kesilecek malzeme tabla üzerine vinç ile kolaylıkla yüklenir. Minimize edilmiş boyutları sayesinde her ortamda kolaylıkla konumlandırılabilir.
Standart Donanım
Özel tasarlanmış kapı sistemi sayesinde kesilecek malzeme tabla üzerine vinç ile kolaylıkla yüklenir. Minimize edilmiş boyutları sayesinde her ortamda kolaylıkla konumlandırılabilir.
Standart donanımlar
- Endüstriyel PC + 23" monitör
- Fiber lazere özel geliştirilmiş yazılım
- Program üzerinden otomatik gaz basınç ayarı
- Kablosuz uzaktan kumanda
- Yüksek hızlı hassas servo motorlar
- Yüksek dayanımlı planet redüktörler
- Yüksek dayanımlı lineer kızaklar ve arabalar
- Taşlanmış ve sertleştirilmiş helis kremayerler
- Kaynak gerilimi alınmış ve taşlanmış rijit gövde
- Kolay sac yüklemeli özel kesim tabla yapısı
- Otomatik yağlama sistemi
- Hava, azot ve oksijen için üç ayrı gaz girişi
- Gaz girişlerinde filtreleme
- Toz emiş sistemi
- Endüstriyel chiller
- Kolay ayarlanabilen kesim kafası
- QBH fiber optik kablo
- Lazer koruma camlı tam kapalı kabin
- Koruma ve emniyet sensörleri
- Vinç ile malzeme yükleyebilme
Teknik Özellikler
Teknik veriler
- Motorlar
- Yüksek Çözünürlüklü Servo Motor
- Tahrik sistemi
- Yüksek Hassasiyet Planet Redüktör
- Hareket sistemi
- Helis Kremayer ve Pinyon
- Taşıyıcı sistem
- Lineer Kızak ve Bilyalı Araba
- Kontrol sistemi
- Endüstriyel PC
- Fiber kablo tipi
- QBH
- İvmelenme
- 1.5 G
- Hareket hızı
- 96.000 mm/dk
- Lazer rezonatör
- Raycus / nLIGHT / IPG / Coherent
- Net kesim alanı
- 1535 × 3030 mm — Strok 80 mm
- Makine boyutları
- 2600 × 5410 × 2140 mm
- Toplam ağırlık
- 5350 kg
- Kesim gazları
- Azot · Oksijen · Basınçlı Hava
- Tavsiye edilen basınç
- Azot 23 bar · Oksijen 8 bar · Hava 15 bar
- Kullanılabilir maks. basınç
- 25 bar
- Elektrik tüketimi
- 12 – 20 kW/saat
- Elektrik gereksinimi
- 380 V — 50 Hz
Kapasite
Kesim kalınlıkları
Değerler mm cinsindendir. Kesim kalınlığı; malzeme kalitesi, gaz saflığı ve operatör ayarlarına göre değişebilir.
| Malzeme | 750 W | 1 kW | 1.5 kW | 2.2 kW |
|---|---|---|---|---|
| Siyah Sac | 8 | 10 | 12–15 | 16 |
| Paslanmaz | 3 | 4 | 6 | 8 |
| Alüminyum | 2 | 3 | 4 | 6 |
| Pirinç | 1 | 2 | 4 | 6 |
| Bakır | — | 2 | 3 | 4 |
